Dakdoorvoer voor sprinklerpompen

Antwerpse haven

Het probleem

De sprinklerpompen van een magazijn in de Antwerpse haven waren toe aan een grote revisie. Ze moesten daarvoor het gebouw uit. Het pomplokaal bleek echter rond de installatie gebouwd: geen enkele deur, poort of technische opening was groot genoeg om de pompen door te krijgen.

Het lokaal ligt onder een betonnen dak, met de sprinklerleidingen er vlak onder.

De uitvoering

In plaats van de installatie te demonteren, maakten we de uitgang bovenaan.

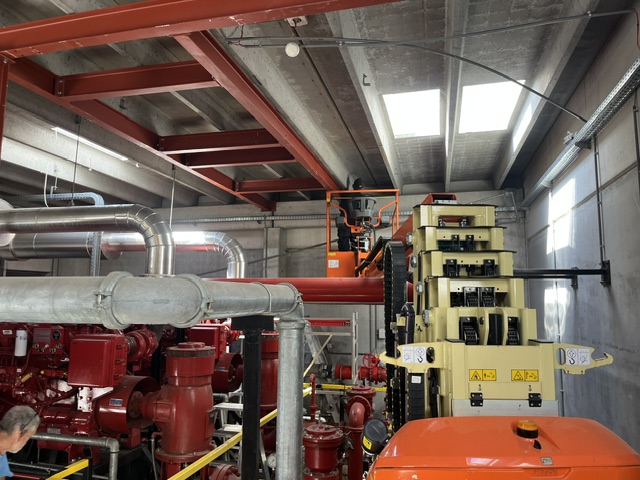

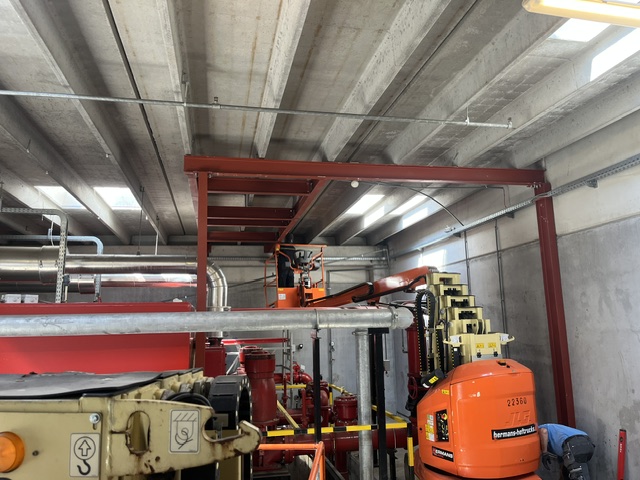

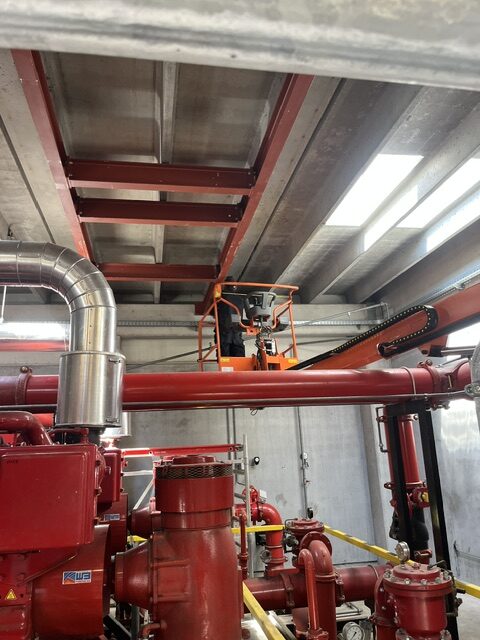

Eerst werd het dak opgemeten. Op basis van die maatvoering werd de raveelconstructie in eigen atelier geproduceerd, op maat van de pompen en van de kraan die ze eruit moest halen. Die staalstructuur werd vervolgens geplaatst en verankerd, zodat de draagkracht al opgevangen was vóór er iets weggenomen werd.

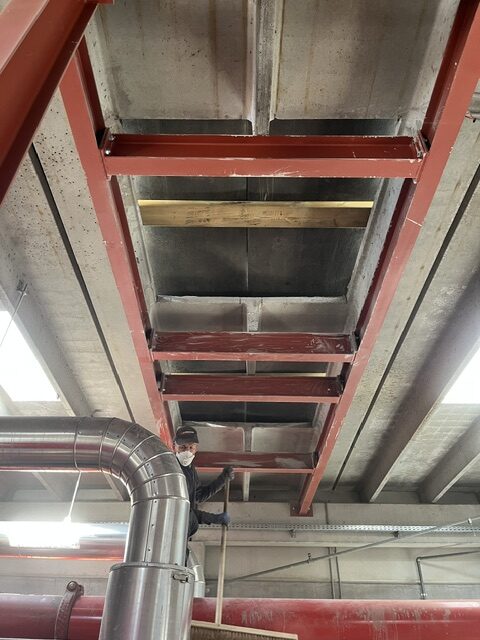

Pas daarna werd de dakstructuur binnen de raveel opengemaakt. De pompen werden met een kraan langs boven uitgehesen, en na de revisie langs dezelfde weg opnieuw geplaatst.

De opening werd afgewerkt met een koepel die open kan, waarna het dak rondom waterdicht werd dichtgemaakt in roofing. De doorvoer blijft daardoor bruikbaar: bij een volgende revisie kunnen de pompen er opnieuw uit zonder dat het dak weer opengelegd moet worden.

Van de opmeting over de productie en plaatsing van de staalstructuur tot de dakwerken werd alles door eigen mensen uitgevoerd. Eén ploeg, geen wachttijd tussen de opeenvolgende fases. De ingreep bleef beperkt tot één zone van het dak en de rest van het gebouw kon in gebruik blijven, de installatie ter plaatse demonteren en in delen naar buiten brengen zou aanzienlijk meer stilstand hebben gekost.
